一張圖看懂VAV變風量空調系統

       看懂VAV變風量空調系統，你不必很專業很懂技術
       從嘉里前海中心，到南昌綠地中央廣場，再到重慶環球金融中心……在眾多的地標建筑中，江森自控VAV變風量空調系統都得到了廣泛的應用，這是為什么？
       或許你還有這樣的問號：VAV變風量空調系統到底是什么？它和傳統空調系統有什么不一樣？請跟隨江森自控，一探究竟。

       什么是VAV變風量空調系統？

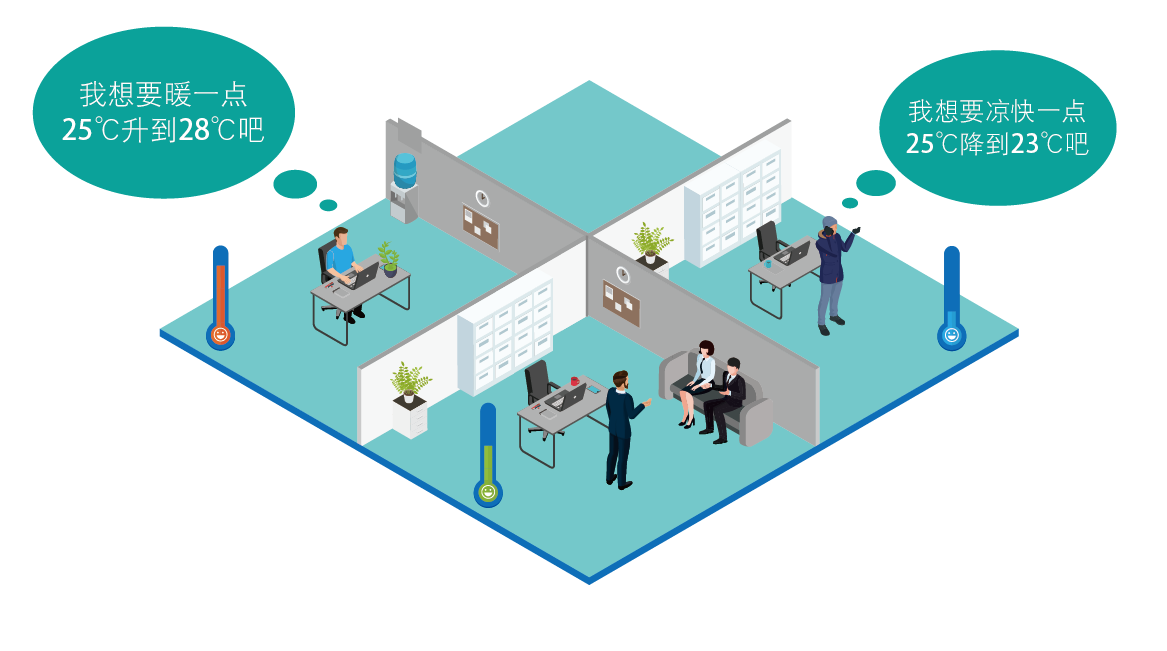

       同一溫度下，有人抱怨太冷、有人苦嘆太熱？VAV變風量空調系統通過改變送風量，讓區域溫度可控，讓眾口不再難調。
       VAV，即Variable Air Volume。VAV變風量空調系統，可以根據室內負荷需求變化或室內要求參數，自動調節空調系統送風量。這是一種全空氣空調系統，它的特色，是能夠準確靈活地控制區域溫度及新風量并 改善室內空氣品質，為不同使用者帶來舒適的體驗。與此同時，它還具有巨大的節能優勢。


       為什么要用VAV變風量空調系統？
       VAV變風量空調系統起源于20世紀60年代的美國，自80年代始在歐美、日本等國得到迅速發展。從90年代起，采用VAV技術的高層建筑已達到95%。
       那么，VAV變風量空調系統究竟有哪些優勢，是傳統空調系統所不具備的？看一看以下的BEFORE和AFTER對 比，了解VAV變風量空調系統所具有的優勢，以及這些優勢是如何實現的。


       江森自控VAV變風量空調系統

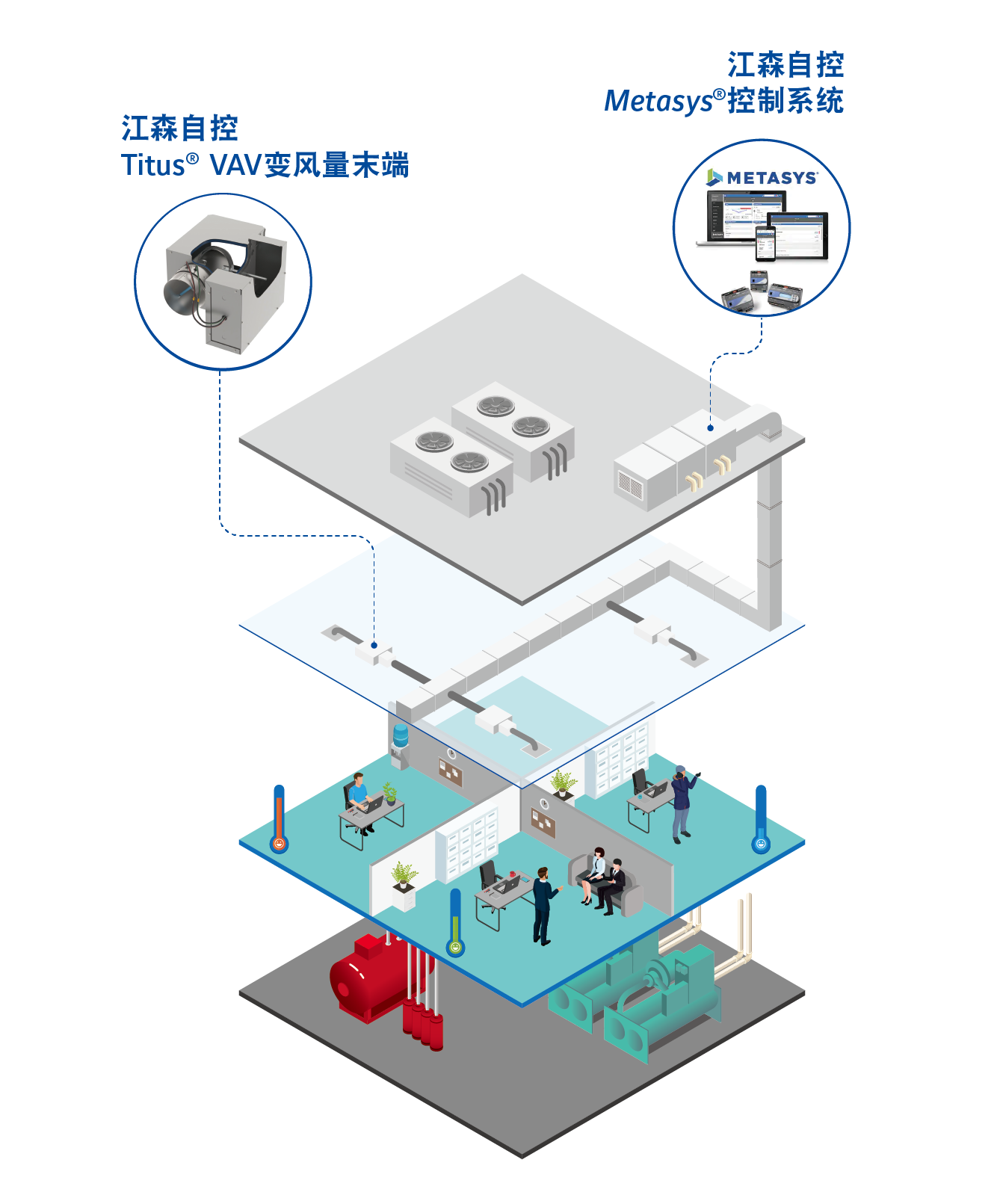

       江森自控VAV變風量空調系統由空氣處理機、新風/排風/送風/回風管道、VAV變風量末端、房間溫控器等組成。其中，江森自控Titus®VAV變風量末端是該系統的重要部分，配合江森自控Metasys®控制系統，則可高效實現對VAV空調系統的控制。

       江森自控Titus®VAV變風量末端
       江森自控VAV變風量空調系統的核心部分，便是Titus®變風量末端。
       自1946年開始，江森自控旗下的Titus（泰德思）便成為世界范圍建筑師、工程師和承建商的空調送氣產品。下面就來看一看，江森自控Titus®VAV變風量末端究竟具備何種實力，可以達成這樣的成績

       ① 獲得AHRI認證。
       ②控制精度高。AeroCross™專利流量傳感器。風量控制精度滿足±5%的要求。
       ③鍍鋁鋅板結構。外觀精美，滿足380小時中性鹽霧試驗要求。
       ④Eco Shield天然環保保溫棉。抑菌、無飛絮，25m/s風速下有效防止剝蝕。符合FPA和UL181要求。
       ⑤風機助力SCR可調速運轉


       江森自控Metasys®控制系統
       對江森自控VAV 變風量空調系統進行控制的，是江森自控Metasys®控制系統。它能高效實現定靜壓、變靜壓、總風量三種控制方式。

       定靜壓控制方式
       在主風道壓力低處（一般為直管段總長的2/3處）安裝靜壓 傳感器來感知系統風量的變化，并通過控制器調節送風機轉速，使該點的壓力恒定在VAV末端裝置所要求的壓力值。


       變靜壓控制方式
       由于風道靜壓在運行過程中發生變化，靜壓值隨負荷的變化而變化，通過調節AHU風機頻率來改變空調系統送風量，達到節能目的。


       總風量控制方式
       將各VAV末端的瞬時風量值求和，得出這時系統要求的總風量，由系統總風量依據風機特性曲線計算所需風速，控制風機頻率。


       江森自控VAV全生命周期服務
       江森自控VAV變風量結合實際場景，自上而下，從頂層設計階段便開始介入，提供從系統設計、優化設計、產品服務、施工實施、調試TAB，到運營階段的全生命周期服務。


        以上就是VAV變風量空調系統的入門講解，江森自控Titus®（泰德思），您身邊的VAV專家。
