能源管理網關
HMI2004-EMS
功能描述
硬件網關HMI2004-EMS配合組態編輯軟件X2View可實現現場數據采集，并直接轉為組態畫面進行數據實時監控。能源管理網關實現對水、電、燃氣、冷/熱源等數據進行采集計量、計費、保存和歸類，并有峰谷平用電記錄。同時對電能按照明插座用電、動力用電、空調用電、特殊用電進行分項計量。經過分析計算，能源數據可以各種形式（表格、餅圖、柱狀圖等）加以直觀的展示。
工作原理

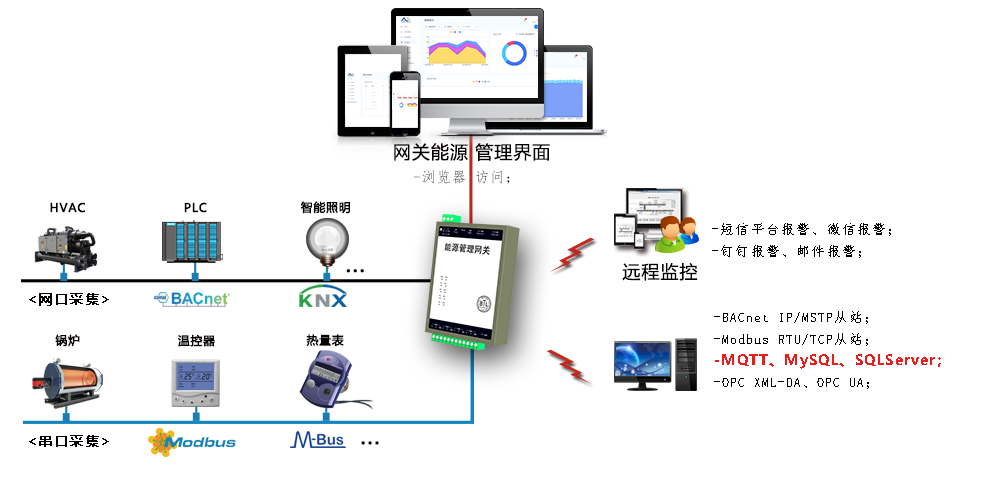

HMI2004-EMS網關采集到的點位信息，在X2View中通過“驅動配置”、“組態畫面”編輯成組態，然后將組態發布在網頁端，可通過電腦或移動客戶端訪問組態，實現監控功能。
運行環境
軟件支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多種操作系統。
軟件自帶WEB支持IE9及以上版本，Opera、蘋果的Safari、Google Chrome、火狐瀏覽器等。
支持寄存器類型及個數
網關支持BACnet IP/MSTP服務器，該服務器支持的寄存器類型及個數如下表。
注意：網關寄存器個數是動態支持的，每種寄存器可建1024個點。
|
BACnet寄存器類型 |
BACnet寄存器個數 |
|
AI （只讀不寫） |
1024（0~1023） |
|
AO（可讀可寫） |
1024（0~1023） |
|
AV （可讀可寫） |
1024（0~1023） |
|
BI （只讀不寫） |
1024（0~1023） |
|
BO（可讀可寫） |
1024（0~1023） |
|
BV（可讀可寫） |
1024（0~1023） |
|
MSI （只讀不寫） |
1024（0~1023） |
|
MSO（可讀可寫） |
1024（0~1023） |
|
MSV（可讀可寫） |
1024（0~1023） |
支持寄存器類型及個數
網關支持Modbus RTU /TCP服務器，該服務器的支持的寄存器類型及個數如下表。
注意：網關寄存器個數是動態支持的，每種寄存器可建1024個點。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器類型 |
Modbus寄存器個數 |
|
0X(Coil Status)可讀可寫 |
1024（1~1024） |
|
1X(Input Status)只讀 |
1024（1~1024） |
|
4X(Holding Register)可讀可寫 |
1024（1~1024） |
|
3X(Input Register)只讀 |
1024（1~1024） |
軟件特點：
-綠色免安裝，支持多國語言;
-支持200多種協議采集并轉為BACnet服務器、Modbus服務器、IEC61850服務器、OPC UA服務器、MQTT服務器；
-支持用戶能耗數據的統一匯總和管理；
-支持峰、谷、平耗能分析；
-支持餅狀圖、折線圖、柱狀圖直觀展示；
-支持年、月、周、日報表；
-支持200存儲點，默認存儲一年；
-具備導入導出，篩選和存儲功能；
-支持用戶權限分級，實現不同權限用戶登陸操作；
-支持操作日志，方便管理人員查詢；
-配置軟件X2View配置工程方便， 1024個點30分鐘內即可完成；
|
處理器：4核1.4GMHZ |
電源：AC/DC 12~24V |
|
內存：1G 高性能內存 |
Flash：8G |
|
系統：LINUX系統 |
功耗：8W |
|
重量：250g |
材質：鋁合金外殼 |
|
安裝方式：導軌式 |
尺寸(L×W×H)：142mm×91mm×35mm |
|
接口：2個網口，4個RS485接口 |
溫度：-20～70℃(工作) -40～80℃(儲運) |
|
網絡：2個高性能100M/10M以太網接口,支持AUTO MDI/MDIX |
濕度：20％～90％無凝露(工作) 15％～95％無凝露(儲運) |
產品尺寸圖

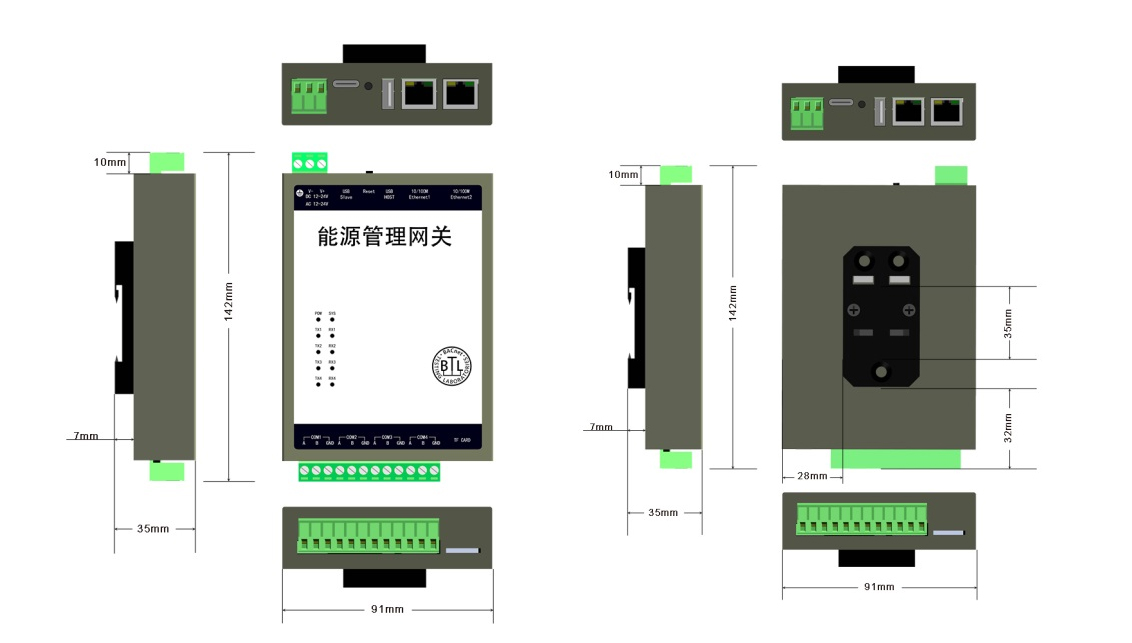

HMI2004-EMS尺寸圖
